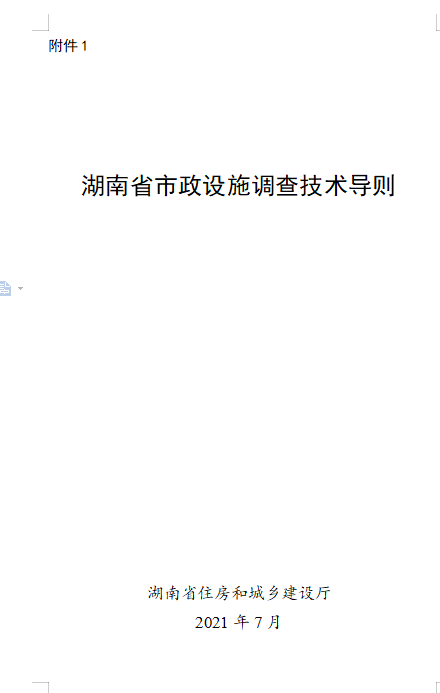

湖南省市政设施调查技术导则
目 录
1 总则
2 术语
3 一般要求
3.1普查分工
3.2普查对象
3.3普查人员要求
3.4普查成果要求
3.5普查作业要求
3.6数据汇交和审核
4 调查内容
4.1道路设施
4.1.1市政道路调查信息采集
4.2桥梁设施
4.2.1市政桥梁调查信息采集
4.3供水设施
4.3.1供水设施-厂站调查信息采集
4.3.2 供水设施-管道调查信息采集
4.4排水设施
4.4.1排水设施-污水处理厂调查信息采集
4.4.2排水设施-排水泵站调查信息采集
4.4.3排水设施-调蓄设施调查信息采集
4.4.4排水设施-排水管道调查信息采集
4.5城镇燃气设施
4.5.1燃气设施-场站调查信息采集
4.5.2 燃气设施-管道调查信息采集
4.6园林绿化设施
4.6.1城市园林绿化调查信息采集
4.7市政照明设施
4.7.1功能照明调查信息采集
4.7.2景观照明调查信息采集
4.8城镇环卫设施
4.8.1厨余垃圾处理设施调查
4.8.2生活垃圾转运设施调查
4.8.3生活垃圾卫生填埋场
4.8.4存量垃圾填埋场
4.8.5生活垃圾焚烧厂
4.9城市市政地下基础设施调查
5 附录
附 录 A
《市政道路调查信息采集表》
附 录 B
《市政桥梁调查信息采集表》
附 录 C1
《供水设施-厂站调查信息采集表》
附 录 C2
《供水设施-管道调查信息采集表》
附 录 D1
《排水与污水设施-污水处理厂调查信息采集表》
附 录 D2
《排水与污水设施-排水泵站调查信息采集表》
附 录 D3
《排水与污水设施-调蓄设施调查信息采集表》
附 录 D4
《排水设施-排水管道调查信息采集表》
附 录 E1
《燃气设施-场站调查信息采集表》
附 录 E2
《燃气设施-管道调查信息采集表》
附 录 F
《城市园林绿化调查信息采集表》
附 录 G1
《市政照明-功能照明调查信息采集表》
附 录 G2
《市政照明-景观照明调查信息采集表》
附 录 H1
《生活垃圾转运设施调查信息采集表》
附 录 H2
《生活垃圾卫生填埋场调查信息采集表》
附 录 H3
《存量垃圾填埋场调查信息采集表》
附 录 H4
《厨余垃圾处理设施调查信息采集表》
附 录 H5
《生活垃圾焚烧厂调查信息采集表》
附 录 I1
《人行地下通道调查信息采集表》
附 录 I2
《城市地下道路调查信息采集表》
附 录 I3
《城市轨道交通调查信息采集表》
附 录 I4
《人防工程调查信息采集表》
市政设施调查技术导则
1 总则
为贯彻落实习近平总书记在中央财经委员会第三次会议上的重要讲话精神,进一步减少安全隐患及事故,提升城市安全韧性,建立全省市政设施抗震设防基本信息数据库,提高市政设施抗震防灾的信息化、精细化管理水平,逐步提升市政设施抗震防灾能力,根据《第一次全国自然灾害综合风险普查实施方案》(国灾险普发〔2021〕6号)、《湖南省人民政府办公厅关于开展第一次全国自然灾害综合风险普查的通知》(湘政办发〔2020〕40号)等文件精神,结合我省住房和城乡建设领域工作实际,制定本导则。
本导则主要指导开展全省县以上城市市政道路、市政桥梁、供水设施及供水管网、城镇排水与污水处理设施、城镇燃气设施、城市园林绿化设施、城市照明设施、城镇环卫设施、城市市政地下基础设施等设施调查,并对市政设施调查中各类专业名词、术语做出解释说明。
本导则用于开展本次市政设施普查,在普查结束后可根据最新技术规范、实际操作要求对导则内容进行修订。
本普查不能代替专业市政设施抗震鉴定工作。
2 术语
(1)调查底图 base map
以高分辨率卫星影像数据标定市政设施地理信息的图像,调查过程中可以直接提取全国范围市政设施矢量数据,并在其上丰富市政设施等相关信息。
(2)调查软件平台 software platform
底图数据的编辑平台,内外业调查时可充分利用移动终端上的平台程序开展普查工作,实现市政设施的自动定位、数据调查的标准化录入。
(3)城市救灾生命线 lifeline of urban disaster relief
维持城市居民生活和生产活动所必不可少的交通、能源、通信、给排水等城市基础设施。本导则中的救灾生命线指的是救灾道路。
(4)路面宽度 road width
车行道的路面宽度(不包括路缘石宽度)。
(5)路基宽度 width of subgrade
至道路两侧路肩或锁边石宽度。
(6)挡土墙 retaining wall
主要承受土压力,防止土体塌滑的墙式建筑物。
(7)桥梁调查 bridge survey
对满足车辆行人通行等需要的桥梁开展基本信息和抗震设防基本信息的数据调查。
(8)桥梁基本信息 basic bridge information
桥梁基本信息 包括桥梁名称、桥梁类别、荷载等级、桥梁总长、桥梁总宽、桥梁面积、桥梁净空、建造时间、管养单位、上部结构类型、下部结构类型、附属结构类型等。
(9)桥梁抗震设防基本信息 basic information on seismic fortification of bridges
包括桥梁所在地区的设防烈度和桥梁设防类别及其变化情况。
(10)抗震设防标准 seismic fortification criterion
衡量抗震设防要求的尺度,由地震基本烈度和城市桥梁使用功能的重要性确
